产品简介
JL600-Q2三通内螺纹气动球阀
口径：DN15～50mm
特点：防爆、开关、定位器
阀芯采用L型和T型、可满足不同的工况要求 - 响应迅速、流通性好、品质优良、启闭力矩小、寿命长
- 欧系精装、技术精湛、密封可靠、应用广泛、替代进口
- 球阀高平台结构、ISO5211连接标准、安装更加专业和方便
| 技术规范 | ||
| 设计依据 | GB标准 | ANSI标准 |
| 设计标准 | GB/12237 | ANSI B16.34 |
| 连接法兰尺寸 | GB/9113、JB/T79 | ANSI B16.5 |
| 实验和检验 | JB/T9092 | API 598 |
| 备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造 | ||
| 技术参数 | |
| 公称通径 | DN15～50mm |
| 连接方式 | 内螺纹、卡箍 |
| 气缸配置 | JLAT系列、JLGT系列及进口执行器系列 |
| 气缸形式 | 双作用、单作用（弹簧复位） |
| 控制方式 | 换向、分流 |
| 公称压力 | 16、25、40、64bar（如需更高压力订货时请注明） |
| 气源压力 | 双作用：4~8bar、单作用：5~8bar |
| 介质温度 | W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃ |
| 环境温度 | 标准型:-20~80℃ |
| 阀体材质 | 碳钢（C）、不锈钢（P4、P6） |
| 密封材质 | 聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y） |
| 备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造 | |

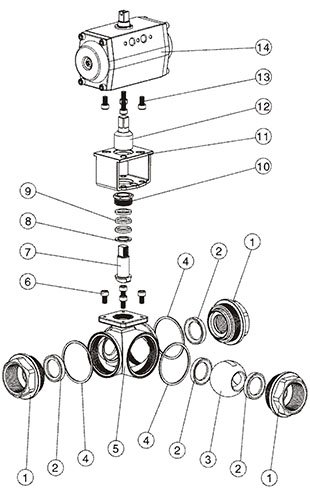

| 主要零件材质表 | |||||
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 |
| 1 | 接头 | 不锈钢CF8、CF8M、CF3、CF3M | 8 | 垫片 | 不锈钢304、316L |
| 2 | 阀座 | PTFE、尼龙、对位聚苯 | 9 | 填料 | PTFE |
| 3 | 球体 | 不锈钢304、304L、316、316L | 10 | 压盖 | 不锈钢304、316L |
| 4 | 垫片 | PTFE | 11 | 连接支架 | 不绣钢CF8 |
| 5 | 阀体 | 不锈钢CF8、CF8M、CF3、CF3M | 12 | 连接套 | 不绣钢304 |
| 6 | 螺栓 | 不绣钢304 | 13 | 螺栓 | 不绣钢304 |
| 7 | 阀杆 | 不锈钢304、304L、316、316L | 14 | 气动装置 | 挤出铝合金 |
| 备注：主要零部件及密封圈的材质亦可根据实际工况或客户要求设计选型 | |||||
JL600-Q2三通内螺纹气动球阀是工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要；如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用，也是国防建设、科技建设的**产品。
