产品简介
JL600-D2法兰式硬密封气动蝶阀
口径：DN50~800mm
特点：防爆、开关、定位器
国产精品、技术精湛、应济适用 - 通道流畅、运动平稳、应用广泛
- 启闭扭矩小、操作灵活方便、省力节能
- 耐高温、耐高压、耐腐蚀、耐磨损、使用寿命长
- 三维偏心原理设计、蝶板开启瞬间分离密封面
- 多层次密封结构、密封性能**
技术规范
| 设计依据 | GB标准 | ANSI标准 | |
| 设计标准 | GB/12238 | API609 | |
| 结构长度 | 对夹式链接 | GB12221 | ANSI B16.10 |
| 连接法兰尺寸 | GB/9113、JB/T79 | ANSI B16.47(26-32") NSI B16.47(26~32") | |
| 实验和检验 | JB/T9092 | API598 | |
| 备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造 | |||
| 技术参数 | |
| 公称通径 | DN50~800mm |
| 连接方式 | 法兰 |
| 气缸选配 | JLAT系列、JLGT系列、JLAW系列、进口执行器系列 |
| 气缸形式 | 双作用、单作用（弹簧复位） |
| 控制方式 | 开关型、调节型、三段式（开度可选） |
| 公称压力 | 16、25、40bar（如需更高压力订货时请注明） |
| 气源压力 | 双作用:4~8bar、单作用:5~8bar |
| 介质温度 | W1:-40~180℃、W3：-30~425℃、W4：-40~425℃ |
| 环境温度 | 标准型:-20~80℃ |
| 阀体材质 | 碳钢（C）、不锈钢（P4、P6） |
| 密封材质 | 聚四氟乙烯（F）、金属硬密封（H）、硬质合金（Y） |
| 备注：其他特殊密封材质或特殊温度亦可根据客户要求设计选型 | |

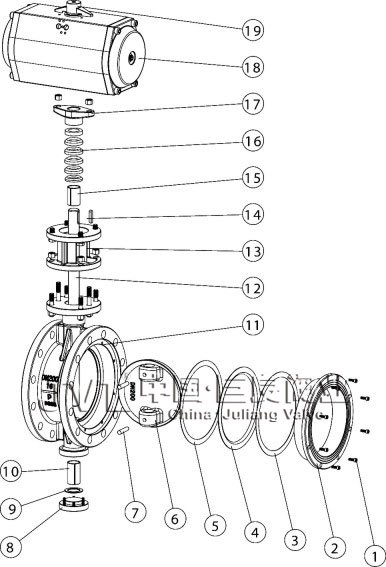

| 主要零件材质表 | |||||||||
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | ||||
| C | P4 | P6 | C | P4 | P6 | ||||
| 1 | 内六角螺丝 | 1Gr18Ni9Ti | 1Gr 18Ni9Ti | 1Cr18Ni 12Mo2Ti | 11 | 阀体 | WCB | ZG1Cr18 Ni12Mo2Ti | ZG1Cr 18Ni12Mo2Ti |
| 2 | 阀盖 | WCB | 1Gr1 8Ni9Ti | ZG1Cr18 Ni12Mo2Ti | 12 | 阀杆 | 1Cr13 | 1Gr18Ni9Ti | 1Cr18 Ni12Mo2Ti |
| 3 | 垫片 | 1Gr18Ni9Ti | 1Gr1 8Ni9Ti | 1Cr18 Ni12Mo2Ti | 13 | 连接支架 | WCB | WCB | WCB |
| 4 | 阀座 | PTFE.不锈钢+柔性石墨 | 14 | 键 | 45 | 45 | 45 | ||
| 5 | 垫片 | 1Gr18Ni9Ti | 1Gr18 Ni9Ti | 1Cr18Ni12 Mo2Ti | 15 | 衬套 | PTFE.复合轴承 | ||
| 6 | 蝶板 | WCB | ZG1Cr18 Ni12Mo2Ti | ZG1Cr 18Ni12Mo2Ti | 16 | 填料 | PTFE.柔性石墨 | ||
| 7 | 圆柱销 | 45 | 1Gr18Ni9Ti | 1Cr18N i12Mo2Ti | 17 | 压盖 | WCB | ZG1Cr1 8Ni9Ti | ZG1Cr18 Ni12Mo2Ti |
| 8 | 下盖 | WCB | ZG1Cr18 Ni12Mo2Ti | ZG1Cr18N i12Mo2Ti | 18 | 气动装置 | 挤压铝合金 | ||
| 9 | 垫片 | PTFE.不锈钢+柔性石墨 | 19 | 位置指示器 | 塑料 | ||||
| 10 | 衬套 | PTFE+不锈钢 | PTFE+不锈钢 | PTFE+不锈钢 | |||||
| 备注：主要零部件及密封圈的材质亦可根据实际工况或客户要求设计选型 | |||||||||
JL600-D2气动法兰式硬密封蝶阀是工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要；如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用，也是国防建设、科技建设的**产品。
