产品简介
JL600-Z1气动闸阀
口径：DN50~800mm
特点：防爆、开关、定位器
介质任意流向、通道流畅 - 国货精品、技术精湛、经济适用
- 耐高温、耐高压、耐腐蚀、耐磨损、应用广泛
- 带有缓冲机构、手动转换机构、灵活可靠
- 弹性楔形闸板、自动补偿功能、密封性好、使用寿命长
技术规范
| 设计依据 | GB标准 | ANSI标准 | |
| 设计标准 | GB/12237 | ANSI B16.34 | |
| 结构长度 | 对夹连接 | GB/12221 | ANSI B16.10 |
| 连接法兰尺寸 | GB/9113、JB/T79 | ANSI B16.5 | |
| 实验和检验 | JB/T9092 | API 598 | |
| 备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造 | |||
| 技术参数 | |
| 公称通径 | DN50~800mm |
| 连接方式 | 法兰 |
| 气缸形式 | 双作用 |
| 控制方式 | 开关型、调节型 |
| 公称压力 | 16、25、40bar（如需更高压力订货时请注明） |
| 气源压力 | 单作用:5~8bar |
| 介质温度 | W3:-30~425℃ W4:-40~425℃ |
| 环境温度 | 标准型:-20~80℃ |
| 阀体材质 | 碳钢（C）、不锈钢（P4、P6） |
| 密封材质 | 金属硬密封（H）、硬质合金（Y） |
| 备注：其他特殊密封材质或特殊温度亦可根据客户要求设计选型 | |

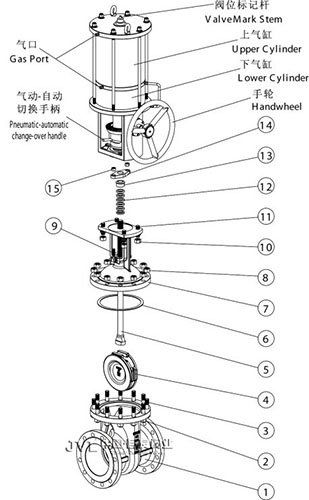

| 主要零件材质表 | ||||
| 序号 | 零件名称 | 材质 | ||
| C | P4 | P6 | ||
| 1 | 阀体 | WCB | ZG1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 螺帽 | 35 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 闸板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 5 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 垫片 | 不锈钢+柔性石墨 | 不锈钢+柔性石墨 | 不锈钢+柔性石墨 |
| 7 | 阀盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 8 | 螺帽 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 吊环螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 10 | 螺帽 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 11 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 12 | 填料 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
| 13 | 填料压套 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 14 | 填料压板 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 15 | 螺帽 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 备注：主要零部件及密封圈的材质亦可根据实际工况或客户要求设计选型 | ||||
